Tråd: Bygge av BiQuad för 800Mhz

Tänkte jag kunde visa lite bilder på mina Biquads som jag byggde förra veckan.
Första gången jag försöker mig på att bygga antenner, resultatet har blivit bra. Men det finns säkerligen saker man kunde förbättrat eller gjort annorlunda. Har ni idéer eller synpunkter så är de välkomna!

Bakgrunden till bygget är lite lustigt, försöker dra det i korta ord. Jag har haft min 4G-uppkoppling från 3 sedan i Januari. Jag inhandlade direkt en Poyinting XPOL-antenn. Allting var frid och fröjd med goda mottagningsförhållanden fram tills för 1-2 månader sedan. Då började jag få riktigt instabil uppkoppling med dåliga hastigheter. Ibland helt obrukbart.
Jag skapade då följande tråd: http://www.mobilabredband.se/forum/view … hp?id=6215

Där fick jag hjälp, bland annat av jonasolof
Som dessutom erbjöd sig att titta in på besök för att undersöka. Jag förklarade att jag bör rikta mot Klostergården i Lund, avstånd ca 2 km. Detta enligt supporten på 3. Detta hade som sagt fungerat fint under hela vintern. Hastigheter på mellan 20-50 Mbit nedströms.

Jag lyckades iaf inte få ordning på det. Och började fundera på om XPOL-antennen var kass.
Jag testade istället med en router ståendes med orginalantenner i ett fönster. Detta gav mig bättre och stabilare uppkoppling. Men jag var inte riktigt nöjd.
Av en händelse hittade jag att folk tillverkade egna Biquadantenner, detta tyckte jag verkade spännande.
Så jag inhandlade material och började bygga. Jag visste inte om detta skulle gynna mina förutsättningar eller inte, utan jag var mest trött på att felsöka konstant. Och ville göra något mer praktiskt.
Här följer lite bilder på bygget, två antenner gjorda för 796Mhz respektive 837Mhz.
Hämtat information bland annat härifrån: http://www.lte-anbieter.info/lte-hardwa … eitung.php

http://www.bsfoto.se/1/antenn/antenn1.jpg

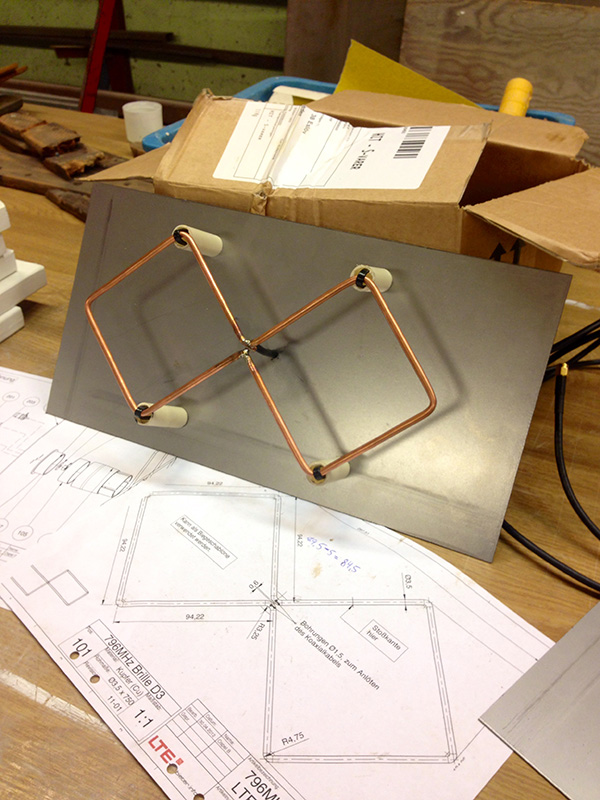

Värt att nämna är den kabel som fattas här mellan element och reflektor, den lödade jag dit senare
http://www.bsfoto.se/1/antenn/antenn2.jpg

Testfasen.
http://www.bsfoto.se/1/antenn/antenn3b593.jpg

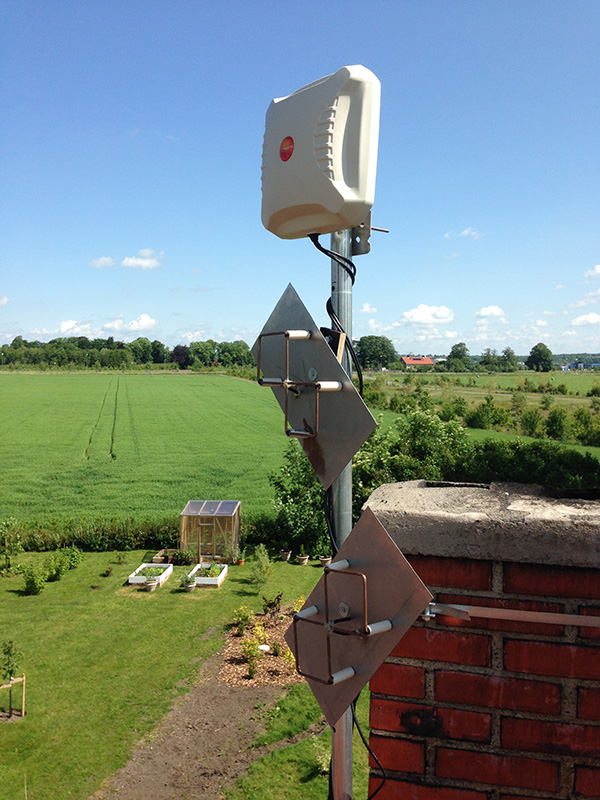

Testar och jämför med XPOL-antennen. Det var i detta läget jag insåg att 3 hade gett mig vilseledande uppgifter. Det är inte alls någon mast på Klostergården jag är uppkopplad mot, utan masten är istället utanför Hjärup, ca 4,5km bort. I en annan riktning.
http://www.bsfoto.se/1/antenn/antenn4xpol.jpg

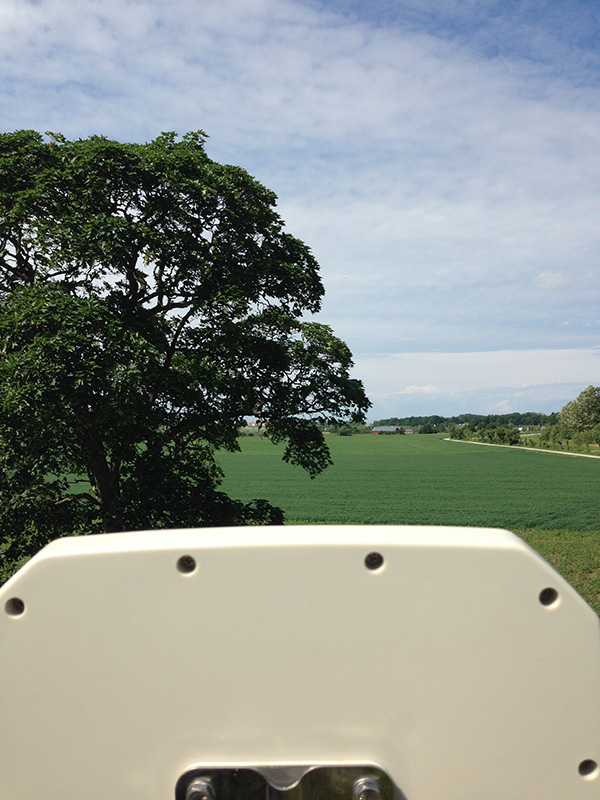

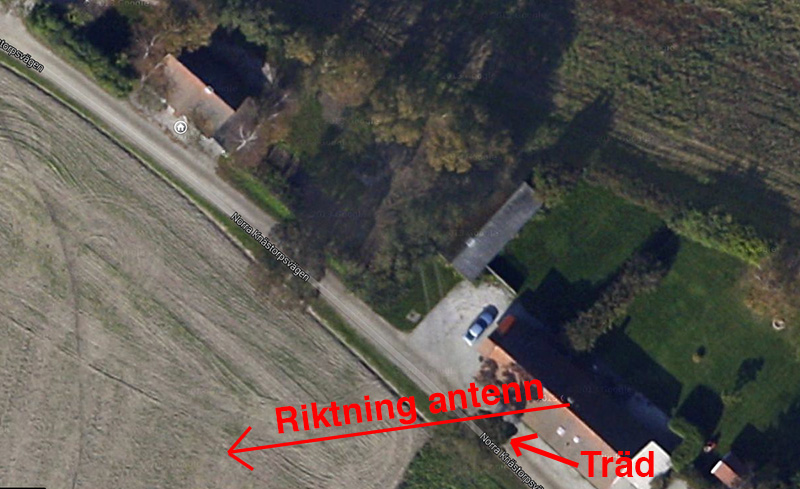

Tyvärr är ett träd i vägen för mottagningen.
http://www.bsfoto.se/1/antenn/antenn5tr%C3%A4d.jpg

http://www.bsfoto.se/1/antenn/riktning.jpg

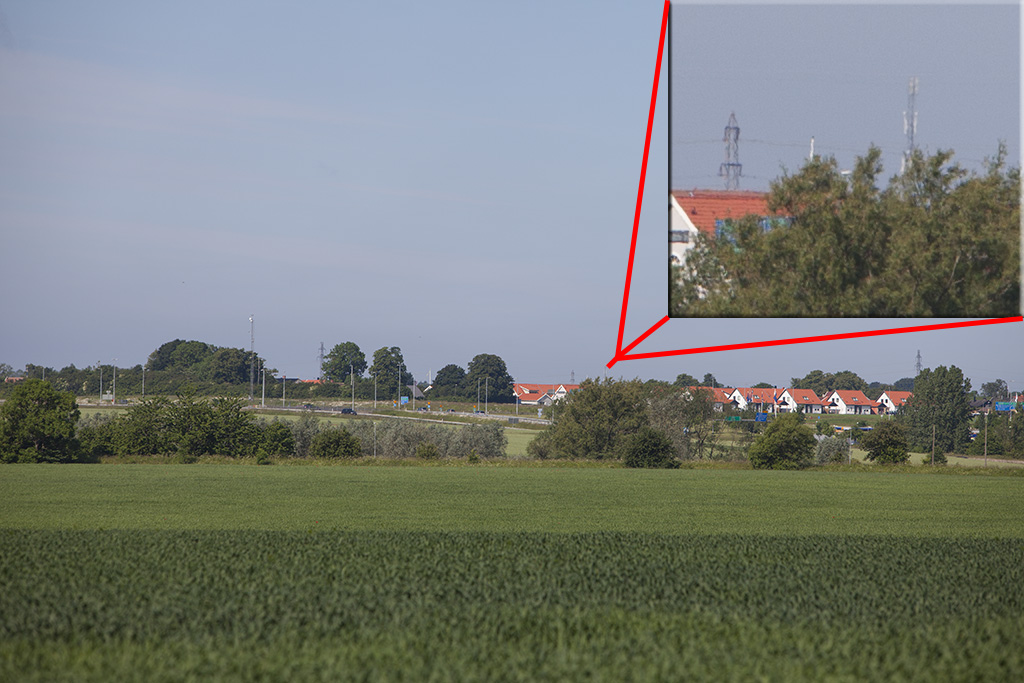

Här kan man urskilja masten på horisonten. Tagen på marknivå. Syns lite bättre uppe på taket.
http://www.bsfoto.se/1/antenn/IMG_0170.jpg

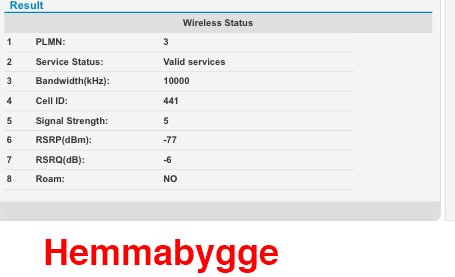

Här har jag mätvärden från mina egenbyggda antenner uppe på taket. (Med trädet i vägen)
http://www.bsfoto.se/1/antenn/hemmabygge.png

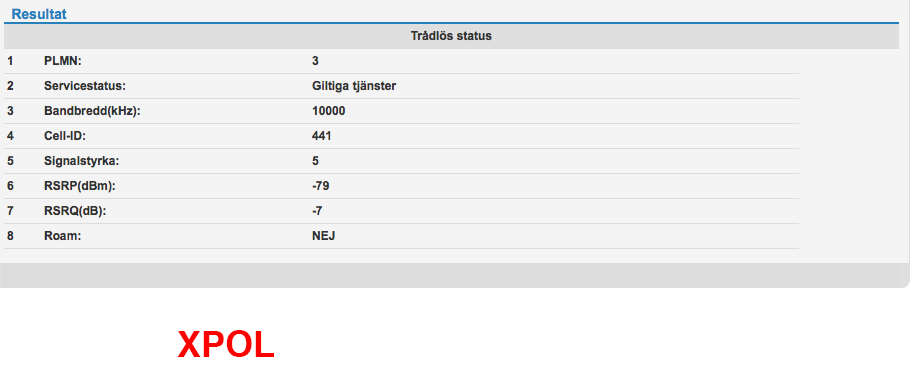

Samma bild fast med XPOL-antennen.
http://www.bsfoto.se/1/antenn/xpol.png

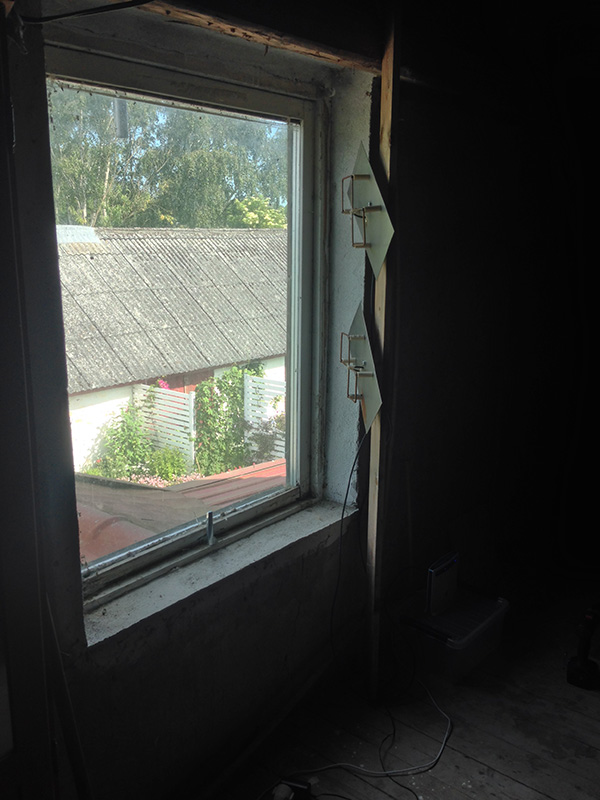

Detta är min nuvarande setup, det har visat sig att mina egna antenner ger aningen bättre mottagning än XPOL-antennen. Ingen jordskredsskillnad, men litegrann.
Antennerna står på gaveln av huset, på en vind. Med fri sikt genom fönstret till masten.
Jag har laborerat i timmar med hur rotationen på de olika antennerna ska vara för bäst resultat. Tyldigen är det så som de är vridna här. (jag har bara en B593-router som referens)

http://www.bsfoto.se/1/antenn/fonster.jpg

Mätvärden i routern. (lägsta uppmätta under en kort stund)
http://www.bsfoto.se/1/antenn/lagsta.png

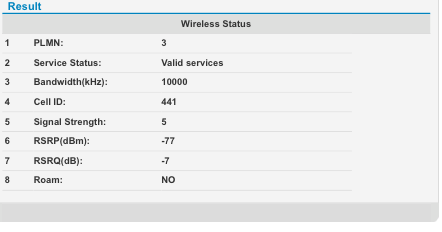

Medelvärdet skulle man kunna säga.
http://www.bsfoto.se/1/antenn/medel.png

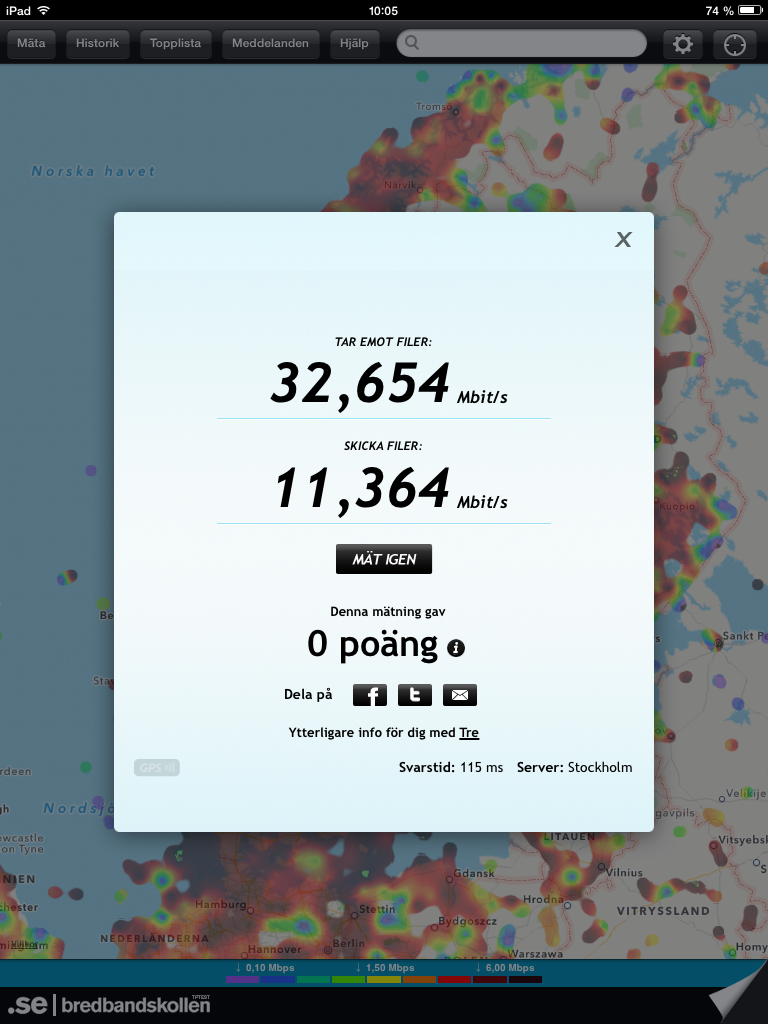

Resultat med bredbandskollen.
http://www.bsfoto.se/1/antenn/bbk.png

Det var riktigt skoj att bygga antennen, och jag är som sagt nöjd för att vara mitt första bygge.
Tydligen spelade det inte så stor roll att trädet var i vägen, men det verkar stabilare nu. Utan trädet dvs.

Nu är jag lite sugen på att höra era åsikter kring antennerna, kunde jag gjort något annorlunda?
Alla åsikter är välkomna.

Det jag framförallt är ute efter är en stabilare uppkoppling. Just nu är det alldeles för långsamt under kvällstid.
Inte ovanligt att jag hamnar på en bra bit under 10Mbit nedströms. Trots att jag vet att vid masten kan man nå runt 50Mbit vid samma tidpunkt och belastning.
Hade ett par hemmabyggda Yagi-antenner på 14-16 dBi hjälpt mig med de förutsättningar jag har?
(Det var så roligt att bygga, så jag gör gärna om det) smile

2

Sv: Bygge av BiQuad för 800Mhz

Visa gärna liften också. Den impar. Dyrt att hyra.

LTE testare på 4G 2600, 1800, 900, 800 med Fritzbox AVM6840, AVM6842, AVM 6820,  E3276 plus Dovado Tiny, netgear AC785 s, ZTE MF93D, B593, diverse antenner. 3G med Vololink VA 125, Galaxy S4, Nokia lumia 920, Iphone 6 +,Ipad 3. AVM7930 för ADSL

3

Sv: Bygge av BiQuad för 800Mhz

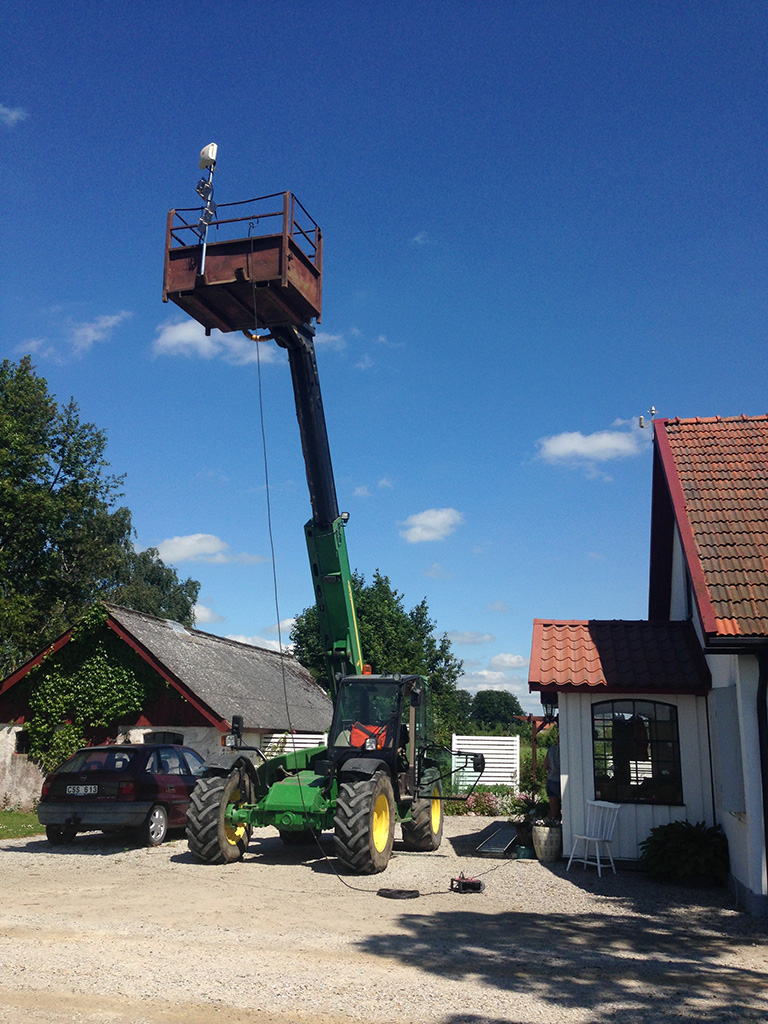

På efterfrågan visar jag bild på min enkla testanordning. Lyfthöjd oklar just nu. Jämför med huset intill.

http://www.bsfoto.se/1/antenn/lyft.jpg

4

Sv: Bygge av BiQuad för 800Mhz

Möjligheten att testa mottagingen med olika höjd under kontinuerlig ändring är intressant eftersom Ofcoms mätningar för 4G 800 visade att signalen både kan öka och minska på olika höjder. Med liften kan man kolla om det lönar sig att sätta antennerna på en mast på husgaveln. Bara för att det borde vara så är det inte säkert att det är så.
